Vad är en Shallow Foundation Truck Dumper och varför det är viktigt

A grunda grund lastbil dumper är en hydraulisk tippplattform vars grundgropdjup är begränsad till själva plattformens tjocklek, snarare än tippkonstruktionens fulla höjd. Eftersom den stödjande gropen bara behöver vara lika djup som plattformsramen, reduceras grävning på plats, betonggjutning och förstärkningsarbeten, vilket är anledningen till att denna konstruktion av tillverkaren rapporterar sänka anläggningskostnaderna med mer än 60 procent jämfört med en konventionell lastbilsdumper med djupgrop. Den här artikeln förklarar hur konstruktionen av en dumper med ytlig grund fungerar, vilka data som stöder dess kostnads- och säkerhetsfördelar, hur den jämförs med konventionella djupgropssystem och vad köpare bör leta efter när de köper den här typen av utrustning från en tillverkare av lastbilsdumprar.

Vad är en Shallow Foundation Truck Dumper

En lastbilsdumper, ibland skriven som lastbil-dumper eller fordonstipp, är en last- och lossningsutrustning som lyfter och tippar en lastad lastbil, släpvagn eller container så att bulkmaterial kan tömmas av gravitationen i en tratt, grop eller mottagningsstation. Traditionella lastbilsdumparinstallationer förlitar sig på en djup grundgrop som inrymmer tippningsramen, hydraulcylindrarna och motviktskonstruktionen under marknivå, vilket vanligtvis kräver flera meter av schaktning, dränering och konstruktionsbetongarbete innan den mekaniska utrustningen ens kan installeras.

Den grunda grund lastbil dumper design förändrar detta förhållande mellan utrustningen och anläggningsarbetena runt den. Istället för att sänka ned lutningsramen i en djup grop, sitter plattformen på en grund grund vars djup endast motsvarar tjockleken på själva plattformskonstruktionen. Hydraulcylindrarna, synkroniseringssystemet och stödbenen är konstruerade så att lyft- och tipprörelsen sker i stort sett över lutningen, vilket är anledningen till att denna konfiguration ibland hänvisas till som en ovanjords- eller låggropar dumper.

Det här tillvägagångssättet är särskilt relevant för anläggningar inom stål-, kemi-, cement-, kol-, spannmåls-, olja- och livsmedelsindustrin, där lastbils- och containerlossningsstationer ofta läggs till befintliga gårdar som inte ursprungligen konstruerades för att ta emot djupgrävning, höga grundvattennivåer eller underjordiska vattenkonflikter.

Hur Shallow Pit Design sänker anläggningskostnader

Innan du tittar på diagrammet nedan hjälper det att förstå varför grunddjupet är den enskilt största orsaken till anläggningskostnaden i ett lastbilsdumparprojekt. Varje ytterligare meter gropdjup ökar volymen jord som måste grävas ut och avlägsnas, mängden konstruktionsbetong som behövs för att hålla kvar gropväggarna och komplexiteten hos avvattnings- och dräneringssystem som krävs för att hålla gropen torr. Djupare gropar förlänger också byggtiden, eftersom schaktning, stöttning, vattentätning och härdning måste slutföras i sekvens innan den mekaniska utrustningen kan installeras. Av denna anledning riktar sig tillverkare som omdesignar tippmekanismen för att fungera i en grund grop direkt på den största kostnadskomponenten i den totala installationen. Diagrammet nedan illustrerar hur en dumper med grund grund jämförs med en konventionell design med djupgrop när det gäller relativa anläggningskostnader.

Den donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Jämförelse av schaktdjup för dumperfundament

Fundamentdjup är den fysiska dimension som i slutändan driver de flesta av kostnads- och schemaskillnaderna som beskrivs i föregående avsnitt, så det är användbart att visualisera det direkt. I en konventionell lastbilsdumper måste gropen vara tillräckligt djup för att hysa den fulla tippningsramen, det hydrauliska cylinderslaget och motviktsstrukturen, vilket vanligtvis placerar gropens botten långt under den omgivande lutningen. I en dumper med grund fundament är gropdjupet begränsat till plattformskonstruktionens tjocklek, eftersom tiltmekanismen fungerar i stort sett på eller över lutningsnivå. Det horisontella stapeldiagrammet nedan uttrycker denna skillnad med hjälp av ett relativt schaktdjupsindex, där den konventionella konstruktionen behandlas som referenspunkt och den grunda grundkonstruktionen visas som en proportionellt grundare grop.

I diagrammet ovan representerar den längre mörkröda stapeln grävdjupsindexet för en konventionell lastbil med djupa gropar, som är inställd på 100 för att tjäna som referensvärde för jämförelse. Den kortare stapeln direkt under den representerar den grunda grundlastbilens dumper, vars grävdjupsindex ligger på ungefär 30 på samma relativa skala, i överensstämmelse med tillverkarens påstående att gropdjupet endast motsvarar plattformens tjocklek. Detta visuella gap mellan de två staplarna är den fysiska orsaken bakom kostnadsminskningen som visas i munkdiagrammet tidigare i den här artikeln, eftersom mindre djup direkt leder till mindre utgrävningsvolym, mindre betong och mindre tid som ägnas åt stöttning och avvattning. En grundare schaktning minskar också riskprofilen för själva konstruktionsfasen, eftersom arbetare tillbringar mindre tid i trånga utrymmen under jord och gropväggarna kräver mindre tillfälligt stöd under gjutningen. För platsingenjörer som utvärderar en lastbilsdumper för lossning av bulklast är denna djupjämförelse ofta det första praktiska filtret som används för att avgöra om en djupgrop eller en grund grundkonstruktion är möjlig för en given plats. Platser med högt grundvattennivå, befintliga underjordiska rörledningar eller begränsad åtkomst till grävning upptäcker ofta att en dumper med grunt fundament är det enda realistiska alternativet utan omfattande och kostsam sanering av platsen. Omvänt kan platser med gott om utrymme, lågt grundvatten och inga nedgrävda verktygskonflikter fortfarande välja en djupgropdesign om anläggningslayouten gör det att föredra, eftersom båda konfigurationerna förblir giltiga tekniska tillvägagångssätt beroende på projektförhållandena. Det relativa djupindexet som används i det här diagrammet är avsett som en illustrativ jämförelse baserad på plattformens tjockleksprincip som beskrivs av tillverkaren, snarare än ett exakt mått för någon specifik installation, eftersom de faktiska gropdimensionerna varierar beroende på modell, kapacitet och platsspecifik teknisk översyn. Köpare som utvärderar en lastbilsdumper för sin egen anläggning bör begära projektspecifika grundritningar från leverantören så att det exakta grävningskravet kan bekräftas mot lokala markförhållanden.

Grundläggande tekniska egenskaper hos en dumper med grunt fundament

Bortom själva den grunda gropen arbetar flera tekniska funktioner tillsammans för att göra denna typ av dumper säker, stabil och effektiv att köra dagligen. Dessa egenskaper är särskilt relevanta för anläggningschefer som jämför ett köp av en lastbilsdumper med långsiktiga underhålls- och säkerhetsöverväganden, snarare än att bara titta på den initiala installationskostnaden.

• Högprecision oljecylinder synkront stabilitetssystem : håller båda sidor av tippplattformen i rörelse unisont, vilket förbättrar säkerheten, minskar vibrationer under drift, minskar den mekaniska påverkan på oljecylindrarna och förlänger cylinderns livslängd.
• Helautomatisk fästanordning för fästhjul : säkrar truckens hjul automatiskt så att föraren inte behöver gå in i det dammiga avlastningsområdet för att fixa fordonet manuellt, vilket stöder enkel, säker och effektiv fjärrmanövrering.
• Importerade hydraulcylindrar och pumpar : vald från etablerade internationella varumärken för tillförlitlighet och lång livslängd under upprepade lastnings- och tippcykler.
• Obemannad kontrollförmåga : låter lastbilschauffören slutföra lossningen självständigt, utan att behöva en dedikerad professionell operatör på plats för varje cykel.
• Strukturell design av grunt fundament : begränsar gropdjupet till plattformens tjocklek, vilket är den centrala strukturella egenskapen bakom kostnadsminskningen för anläggningsarbeten som diskuterades tidigare i den här artikeln.

Dense features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Tredimensionell strukturell översikt över lastbilsdumperplattformen

För att göra konceptet med grunda fundament lättare att visualisera visar det isometriska diagrammet nedan de viktigaste strukturella delarna av en lastbilsdumperplattform i en förenklad tredimensionell vy. Istället för att visa exakta tekniska mått, är diagrammet avsett att illustrera hur plattformen, de hydrauliska stödbenen, svänggångjärnet och den grunda grundplattan förhåller sig till varandra i rymden. Etiketterna pekar på de fyra strukturella zonerna som beskrevs tidigare i den här artikeln: tippningsplattformen där lastbilen eller containern står, de hydrauliska cylinderbenen som ger lyftkraften, svänggångjärnet vid basen av rampen och den grunda grundplattan som ersätter en djupgrävd grop.

I den isometriska vyn ovan representerar den mörkröda ytan plattformen på vilken lastbilen eller containern vilar under lastning och lossning, och det är denna yta som lutar genom sin arbetsvinkel när hydraulcylindrarna sträcker sig. De två vertikala stödbenen under plattformen rymmer de importerade hydraulcylindrarna som beskrivs i avsnittet om produktegenskaper, och deras synkroniserade förlängning är det som håller plattformen jämn och stabil när den stiger. Vid basen av rampen tillåter svänggångjärnet att plattformens nedre kant förblir i kontakt med marknivån medan den övre delen lyfts, vilket är den mekaniska detaljen som gör en tipprörelse ovan jord möjlig utan en djup grop. Den skuggade plattan under strukturen representerar själva den grunda grunden, och dess djup motsvarar endast plattformens tjocklek snarare än att sträcka sig nedåt för att rymma den fulla tippningsmekanismen, vilket är den centrala tekniska principen bakom denna produktkategori. Detta diagram är en förenklad representation i illustrativt syfte och ersätter inte projektspecifika konstruktionsritningar, som alltid ska erhållas från tillverkaren innan byggstart.

Prestanda och säkerhetsdesignattribut

Anläggningskostnader är bara en del av beslutet när man väljer en lastbilsdumper, eftersom den dagliga driftsäkerheten och långsiktiga tillförlitligheten har lika stor betydelse för anläggningscheferna. Radardiagrammet nedan översätter designegenskaperna som beskrivits tidigare till ett enkelt illustrativt betyg över fem attribut, baserat på tillverkarens angivna designegenskaper snarare än ett oberoende laboratorietest. Det är avsett att ge en kvalitativ känsla av var designvalen koncentrerar sina fördelar, snarare än att representera ett exakt numeriskt riktmärke mot någon extern standard. Varje axel i diagrammet motsvarar en av de tekniska funktionerna som redan diskuterats i avsnittet om produktegenskaper ovan. När man läser diagrammet från mitten och utåt, indikerar en punkt närmare kanten en starkare betoning på det specifika designattributet.

Längs den operativa säkerhetsaxeln är dumpern för grunda grundlastbilar placerad mot den yttre kanten av sjökortet eftersom den automatiska fästanordningen för fästhjulet tar bort behovet för en operatör att närma sig ett lastat fordon i en dammig avlastningszon. Cylinderns livslängdsaxel återspeglar kombinationen av det synkrona stabilitetssystemet och användningen av importerade cylindrar och pumpar, vilka båda beskrivs som att de bidrar till en längre livslängd för de hydrauliska komponenterna. Automationsnivåaxeln återspeglar den obemannade kontrollkapaciteten, som gör att lastbilsföraren kan manövrera utrustningen direkt utan att en dedikerad operatör är närvarande för varje cykel. Vibrationskontrollaxeln återspeglar det synkrona stabilitetssystemets roll för att hålla plattformen i nivå under lyft, vilket minskar mekaniska stötar som överförs till cylindrarna och den bärande strukturen. Axeln för enkel underhåll återspeglar en kombination av färre rörliga delar som exponeras under lutningen, på grund av den ytliga grunden, och den övergripande designfilosofin att minska manuella ingrepp under normala driftscykler. Eftersom själva gropen är grundare är rutininspektion och underhåll av grundområdet i allmänhet mer tillgängligt än i en djupgropinstallation, där tekniker kan behöva gå ner i ett begränsat utrymme för att inspektera strukturella element. Det är värt att upprepa att detta radardiagram är en kvalitativ illustration av designens angivna prioriteringar snarare än ett certifierat testresultat, och anläggningsingenjörer som utvärderar en specifik lastbilsdumpermodell bör begära tillverkarens tekniska datablad och, i förekommande fall, tredjepartsinspektionsrapporter för den exakta modellen som övervägs. Läsare som jämför flera leverantörer bör behandla denna typ av diagram som en utgångspunkt för att ställa detaljerade tekniska frågor snarare än som en slutlig grund för upphandlingsbeslut på egen hand.

Kostnadsminskning för anläggningsbyggande i en överblick

Eftersom anläggningskostnaden är den enstaka siffran som oftast nämns när man diskuterar dumpers med grunda fundament, är det användbart att presentera det en gång till i ett dedikerat mätformat som sammanfattar hela diskussionen i en enda bild. Mätaren nedan visar den rapporterade kostnadsreduktionen för den grunda grundkonstruktionen i förhållande till en konventionell djupgropinstallation, uttryckt som en procentandel av den maximala siffran som tillverkaren refererar till. Detta diagram är tänkt att fungera som en snabbreferenssammanfattning för läsare som vill ha rubriknumret utan att läsa igenom hela kostnadsfördelningen som diskuterades tidigare i artikeln. Nålpositionen motsvarar direkt tillverkarens angivna reduktionsområde på cirka 60 till 70 procent beroende på projektförhållanden.

Den needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Typiska industrier som använder Shallow Foundation Truck Dumpers

Lastbilsdumparutrustning, inklusive den grunda grundkonfigurationen, används inom en rad bulkmaterialhanteringsindustrier där lastbilar, släpvagnar eller containrar måste lossas snabbt och säkert. Tabellen nedan sammanfattar några av de sektorer där denna typ av utrustning vanligtvis används, tillsammans med den allmänna typen av material som vanligtvis hanteras i varje enskilt fall.

Eftersom lossningsbehoven skiljer sig åt mellan dessa branscher, specificeras ofta en lastbilsdumper tillsammans med annan automatisk lastnings- och lossningsutrustning, såsom sidodumprar, billastningsutrustning och containerflipper, så att en enda plats kan hantera flera fordons- och containertyper genom samma lossningsstation.

Att välja en tillverkare av dumper för grunda grundlastbilar

När man utvärderar en tillverkare eller grossist för lastbilsdumprar för ett ytligt grundprojekt, tittar köpare vanligtvis bortom den överordnade kostnadsbesparingen och granskar flera ytterligare faktorer innan de fattar ett inköpsbeslut. Följande lista sammanfattar de huvudsakliga punkter som inköps- och ingenjörsteam vanligtvis utvärderar när de jämför leverantörer av automatisk lastnings- och lossningsutrustning.

1. Om leverantören kan tillhandahålla projektspecifika struktur- och grundritningar snarare än bara generiska marknadsföringsmått.
2. Den brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Oavsett om fästhjulets fästanordning och styrsystem stöder obemannad eller fjärrstyrd manövrering anpassad till köparens bemanningsmodell.
4. Den manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Exporterfarenhet och eftermarknadsstöd för köpare utanför tillverkarens hemland.

Att arbeta igenom denna checklista med en kortlista över leverantörer eller grossister av lastbilsdumprar hjälper till att säkerställa att den utrustning som slutligen väljs matchar både anläggningens byggtekniska begränsningar och anläggningens dagliga driftkrav.

Om Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. är ett nationellt högteknologiskt företag huvudsakligen engagerat i forskning och utveckling och tillverkning av intelligent logistikutrustning. Företaget tillhandahåller systematiska lösningar för automatisk lastning och lossning av bilar och containrar för kunder inom olika branscher. Det förser helhjärtat användarna med olika typer av automatisk lastnings- och lossningsutrustning, inklusive bakdumprar, sidodumprar, billastningsutrustning och containerflipper, och är ett av företagen med ett relativt komplett utbud av automatisk lastnings- och lossningsutrustning för bilar och containrar i Kina.

Den company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

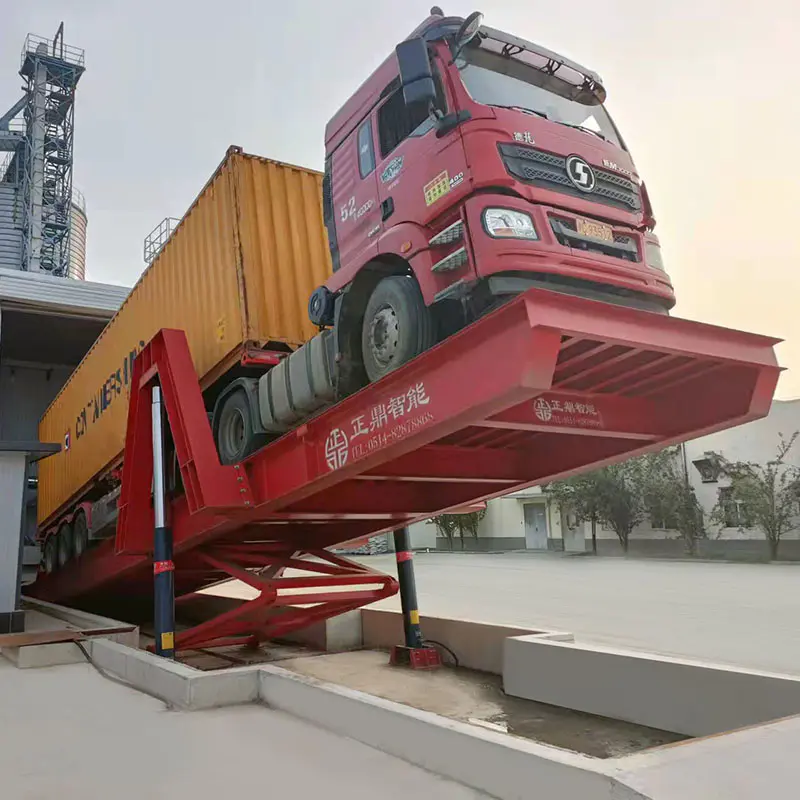

Den image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
