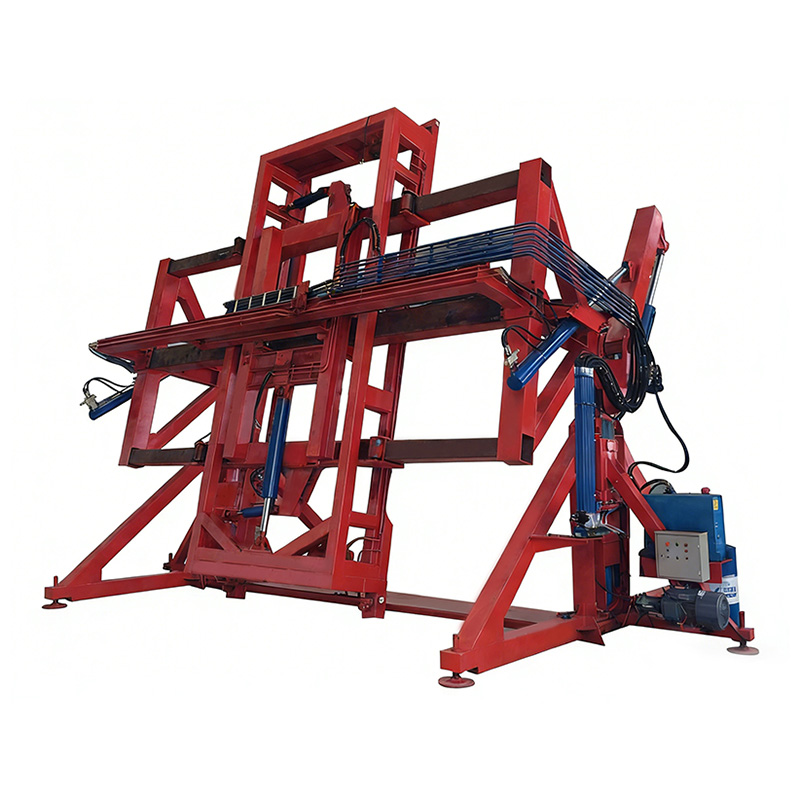

Gantry Container Tilter

1. Vad är en Gantry Container Tilter och dess primära användningsområden?

A gantry container tilter är en tung industrimaskin designad för att säkert rotera fraktcontainrar (vanligtvis 20 fot eller 40 fot) till vinklar mellan 45° och 135° för effektiv lossning av bulkmaterial, skrot, spannmål, mineraler eller avfall. Till skillnad från traditionella gaffeltrucktillbehör ger en tilter i portalstil stabil, kontrollerad tippning ±1° vinkelprecision , vilket minskar materialspill med upp till 35 % jämfört med konventionella metoder.

Huvudapplikationer: bulkspannmålsterminaler (avlastning av majs, sojabönor, vete), återvinningscentraler (skrot, e-avfall), cement- och ballastanläggningar , och kemisk pulverhantering . Till exempel en spannmålsterminalbearbetning 150 000 ton per år kan minska lossningstiden med 42 % efter att ha antagit en portalbehållare tilter, uppnå genomströmning av 4-6 containrar per timme .

Som visas är spannmålshantering och återvinning över 76 % av installationer, som visar gantrycontainertiltarens avgörande roll i bulkmateriallogistik.

2. Arbetsprincip och strukturella fördelar

Gantrycontainertiltern använder en robust överliggande ram med dubbla hydraulcylindrar som kopplar in containerhörngjutgods. Den roterar behållaren runt en svängningsaxel, vilket tillåter kontrollerad materialutmatning i trattar eller transportörer. Viktiga fördelar jämfört med traditionella metoder inkluderar: minskat manuellt arbete (från 4-5 operatörer till 1-2), lägre stoftutsläpp (upp till 60 % reduktion med förseglade utloppsrännor), och konsekvent tilthastighet (justerbar från 0,5° till 3° per sekund).

Gantrytiltern minskar lossningstiden med 44 % , sänker spill från 8,5 % till 2,2 % , och cuts operator requirements by 62,5 % — ger betydande driftsbesparingar.

(1) Viktiga strukturella komponenter och säkerhetsfunktioner

• Kraftig svetsad stålportalram med rostskyddsbeläggning: strukturell livslängd överstiger 20 år under normal drift.
• Dubbla hydraulcylindrar med integrerat överbelastningsskydd: maximal lyftkapacitet upp till 35 ton (för fullt lastade 40ft containrar).
• Automatiskt säkerhetslåsningssystem förhindrar okontrollerad nedstigning; möter ISO 12100 säkerhetsstandarder.

3. Tabell över typiska applikationer och tekniska specifikationer

Gantry containertilters är designade för repetitiva lossningsuppgifter med stora volymer. Tabellen nedan visar rekommenderade driftsparametrar för olika materialtyper baserat på fältdata från över 150 installationer över hela världen.

Data visar att med korrekt val av tiltvinkel kan en enda portalbehållare hantera 3 till 7 behållare per timme , översätta till årlig genomströmning av 80 000 till 180 000 ton beroende på skiftmönster.

4. Industrilösningar från Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. är ett nationellt högteknologiskt företag som huvudsakligen ägnar sig åt forskning och utveckling och tillverkning av intelligent logistikutrustning. Det kan tillhandahålla systematiska lösningar för automatisk lastning och lossning av bilar och containrar för kunder inom olika branscher.

Företaget förser helhjärtat användare med olika typer av automatisk lastnings- och lossningsutrustning såsom bakre dumpers, sidodumprar, billastningsutrustning, containerflipper, etc.; det är ett av företagen med ett relativt komplett sortiment av automatisk lastnings- och lossningsutrustning för bilar och containrar i Kina. Produkterna används i stor utsträckning inom stål-, kemi-, cement-, kol-, spannmåls-, olje- och livsmedelsindustrin och exporteras till Japan, Brasilien, Egypten, Pakistan, Indien, Mellanöstern och länder i Sydostasien. Bland dem är den årliga försäljningsvolymen och tekniska prestanda för automatisk lastnings- och lossningsutrustning för bilar i ledande position i Kina. Typiska internationella användare inkluderar Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group, Saint-Gobain Group, etc.

Jiangsu Zhengding erbjuder skräddarsytt tekniskt stöd för att säkerställa sömlös integration med befintliga transportörsystem, dammuppsamlingsenheter och containerhanteringslogistik för tilterapplikationer för portalcontainrar.

5. Vanliga frågor (FAQ)

F1: Vilka behållarestorlekar kan en portalbehållare hantera?

A1: Standard portaltilters rymmer 20ft, 40ft och 45ft ISO-behållare . Vissa modeller klarar det 10 fot och 15 fot speciallådor med justerbara klämmekanismer. Kapaciteten sträcker sig från 15 till 35 ton beroende på ramdesign.

F2: Hur mycket golvyta krävs för installation?

S2: En typisk gantrycontainertilter kräver ett arbetsområde på ungefär 12m (L) × 6m (B) × 5m (H) för 40ft containrar. Detta inkluderar utrymme för containermanövrering och placering av utmatningsbehållare. Mobila/bärbara versioner finns med ett reducerat fotavtryck på 8m × 4m för 20ft containrar.

F3: Kan tiltern integreras med dammutsugssystem?

A3: Ja. Utloppsområdet kan omslutas med flexibla kjolar kopplade till en dammuppsamlare. Fältmätningar visar att sådan integration minskar luftburna partiklar med 65 % till 85 % jämfört med öppen dricks, hjälper anläggningar att mötas OSHA- och EPA-dammutsläppsgränser .

F4: Vad är det typiska underhållsintervallet för hydraulsystemet?

A4: Hydraulolja bör bytas varje 2 000 drifttimmar eller årligen, beroende på vad som kommer först. Cylindertätningar håller vanligtvis 5 till 7 år under normala arbetscykler (8–10 containrar per dag). Regelbundet filterbyte varje 500 timmar förlänger komponenternas livslängd.

F5: Krävs operatörsutbildning för säker användning?

A5: Ja. Operatörer bör fylla i en 4 timmars träningspass som omfattar nödstopp, lastbalansering och visuell inspektion. Anläggningar som implementerar strukturerade utbildningsprogram rapporterar 40 % färre incidentfrekvenser jämfört med de med informell utbildning.
